康怡知识 一、管道补偿器有哪几种类型
1、管道补偿器分为自然补偿器和专用补偿器两类。
2、1．自然补偿器
3、自然补偿器是利用管路自然转弯形成的具有弹性的几何形状来吸收管道的热伸长。自然补偿器简单、经济，在设计中应充分加以利用。在供热管线设计中经常采用l形和z形弯管。
4、2．专用补偿器
5、专用补偿器是专门用来吸收管路热伸长的装置。常用的专用补偿器有波纹管补偿器、方形补偿器、套筒补偿器等。

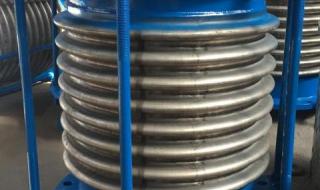

6、(1)波纹管补偿器
7、波纹管补偿器是用单层或多层薄壁金属管制成的具有轴向波纹的专用补偿器。工作时，它利用波纹变形来进行管道热补偿。供热管道上使用的波纹管，多用不锈钢制作。波纹管补偿器的种类很多，有轴向型、铰链型、万向型等。波纹管内侧安装的导流管，减小了流体的流动阻力，避免了介质流动对波纹管壁面的冲刷，延长了波纹管的使用寿命。
8、波纹管补偿器因其具有体积小、质量轻、占用空间小、易于布置以及安装方便等优点，在供热外网管道安装中得到了最为广泛的应用。补偿器端管直径与管道直径相同，端管与管道采用法兰连接或焊接连接。波纹管补偿器安装时，必须与管道同轴，不得用补偿器变形的方法来调整管道的偏差，不允许管道受到扭转力矩。
9、(2)方形补偿器
10、方形补偿器，又称方胀力，是用管子或甩弯头焊制而成的一种专用补偿器。方形补偿器制造、安装方便，不需要经常维修，补偿能力大，作用在固定点上的推力较小，可用于各种压力和温度条件。但因其具有外形尺寸大，占地面积多等缺点，限制了它在供热管线中的应用。
11、(3)套管补偿器
12、套管补偿器，又称填料式补偿器。补偿器的芯管，又称导管，可在套管内自由移动，从而起到吸收管道热伸长的作用。芯管和套管之间的环形缝隙装有填料，端环和压盖把其间的填料压实，以保证芯管移动时不出现介质的渗漏。经常采用的填料有方形浸油石棉盘根涂石墨和耐热橡胶。套筒朴偿器适用于工作压力小于或等于1.6mpa，工作温度低于300℃的管路。补偿器与管道的连接采用焊接。
二、dn15010mpa波纹补偿器补偿量是多少
1、补偿量不是由管径和承压决定的~ 有一个计算公式 红皮书里提供了承压1.Ompa DN150的4款补偿器 补偿量分别为 24mm 48mm 96mm 144mm
2、波纹补偿器的补偿量指的是管道内流动的介质因热膨胀冷收缩的原理而产生的轴向、横向或是角向位移量。按补偿量的大小来决定波纹管数量的多少。一般情况下，波纹补偿器的波纹数量为6波、8波或是10波为常见与常用。如若是补偿量较大，10个波纹以上的波纹补偿器需要选择两组或是两组以上的波纹管来共同达到所需要的补偿量。
三、波纹补偿器变形后的处理方法
波纹管补偿器是膨胀节的一种，它可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。该膨胀节由接管、两个波纹管以及大拉杆等零件构成。它能吸收管系任意平面内的横向位移。位移球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。
首先说明：
波纹补偿器就是靠自身变形来补偿管道的横向变形量，可测量横向变形量是否超过膨胀节补偿量允许的范围，没有超过可以不用处理。如果已经超过补偿器的补偿范围，应考虑：
1、更换补偿量更大的膨胀节。
2、安装波纹补偿器的分支管道上加装相应膨胀节的轴向型膨胀节（轴向型膨胀节前面应加固定支架），以减少波纹补偿器承受的横向变形量。
3、请设计人员设计改造。
地面下沉造成的横向变形可以修复，将沉降出垫起或加长管道的方法找正管道即可。注意：支撑波纹补偿器的方法不可取，更不要带压进行修复作业。
四、波纹管补偿器有几种连接方式
1、波纹管补偿器有3种连接方式。
2、波纹补偿器，习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。主要用在各种管道中，它能够补偿管道的热位移，机械变形和吸收各种机械振动，起到降低管道变形应力和提高管道使用寿命的作用。波纹补偿器连接方式分为法兰连接和焊接两种。直埋管道补偿器一般采用焊接方式（地沟安装除外）
五、不锈钢波纹补偿器安装方法
不锈钢波纹补偿器的安装方法如下：
1. 准备工作：将波纹补偿器与管道连接的两端做好焊接工作，确保连接牢固。
2. 安装支承：根据补偿器的尺寸和重量，选择适当的支承结构并进行安装。支承结构应能承受补偿器的重量，并保证补偿器能够自由伸缩。
3. 安装法兰：将法兰与补偿器的两端连接，并用螺栓将其固定，确保连接紧固牢固。
4. 检查安装：安装完成后，检查补偿器各部分的连接是否紧固、无松动。检查补偿器的伸缩长度是否符合要求。
5. 启动系统：在安装完成后，让系统运行一段时间，检查补偿器的性能是否正常。观察补偿器在系统工作时的伸缩情况，并确保系统的正常运行。
注意事项：
- 在安装过程中，应避免补偿器与其他零部件发生碰撞，以免损坏补偿器。
- 安装补偿器时，应根据其设计要求和工作环境选择合适的安装方法和支撑结构。
- 如果不熟悉安装方法或遇到麻烦，请咨询专业人士或生产厂家的技术支持。
