dmx接线原理 dmx512协议

一、dmx接线原理

DMX接线原理主要基于DMX512协议，这是一种数字多路传输协议，主要用于控制灯光设备，特别是在舞台灯光和景观照明领域。以下是关于DMX接线原理的简要解释：

1.信号传输：DMX512控制器通过一根信号线（通常是XLR线或CAT5线）将DMX信号传输到灯光设备。这个信号线不仅传输控制数据，还提供了设备间的电气连接。

2.信号格式：DMX信号由一系列的数据包组成，每个数据包包含控制一个或多个灯光设备所需的信息。每个数据包以一个起始位开始，后面跟着8个数据位，最后以两个停止位结束。这种格式确保了数据的准确传输和同步。

3.终端电阻：在某些DMX系统中，最后一个设备可能需要连接一个终端电阻。这个电阻的作用是防止信号反射，确保信号的稳定传输。它通常连接在信号线的末端，以吸收任何可能反射回来的信号。

4.设备连接：灯光设备通过DMX接口连接到信号线上。每个设备都有一个输入端口和一个输出端口，允许信号从一个设备传递到下一个设备。这样，多个设备可以串联在一起，形成一个DMX网络。

5.控制器作用：DMX控制器负责生成DMX信号，并将其发送到信号线上。控制器可以是一个独立的设备，也可以集成在其他系统中，如照明控制台或媒体服务器。控制器可以编程以产生复杂的灯光效果，并通过DMX网络实时传输到灯光设备。

总的来说，DMX接线原理是通过一根信号线将DMX信号从控制器传输到多个灯光设备，从而实现对这些设备的集中控制和同步操作。这种原理使得灯光设计师能够创建出复杂而动态的灯光效果，为演出、展览和其他活动增添视觉吸引力。

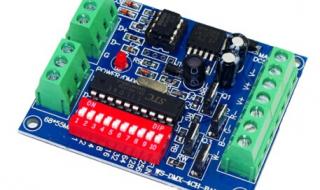

二、dmx512解码协议讲解

1、DMX512解码协议是舞台灯光行业的标准协议，它利用RS485串行通信标准，以250kbit/s的传输速率传输数据。

2、该协议通过控制信号的电压来调控灯光设备的亮度，每个数据包包含512个通道的亮度数值，每个通道亮度值占一个字节。DMX512解码协议的主要优点是扩展性强，允许主控制器控制多个设备，每个设备使用不同通道接收信号，为舞台设备组合和配置提供了极大灵活性。

三、dmx512一个主控能带几个分控

1. 一个主控可以带多个分控。
2. 因为DMX512是一种数字控制协议，主控通过发送数字信号来控制分控，而每个分控都有一个唯一的地址，主控可以通过不同的地址来控制不同的分控，因此一个主控可以带多个分控。
3. 具体来说，一个主控可以带的分控数量取决于主控的输出通道数和每个分控所占用的通道数，通常一个主控可以带数十个分控。
同时，还需要注意主控和分控之间的距离限制和信号传输质量问题。

四、何为dmx512信号

1、DMX就是DMX512的简称。

2、用来控制支持DMX512协议的系列灯具，如电脑摇头灯、LED跑马灯、LED旋转灯泡、DMX水晶魔球灯、家用舞台灯具等。

3、主要特点：

4、采用国际通行的DMX512 传输协议；单卡最多可达512 个通道输出，单台中控可支持4张DMX512控制卡；256 级调光灰度；标准的EIA485 接口；采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。

5、DMX512卡可以把舞台灯光的控制移植到触模屏或则平板电脑上来，可以做场景预设，简化操作等；可直接控制采用相同协议的任何调光器，组成数码调光控制系统；可控制各类DMX512协议的调光器、硅箱、控制器，甚至冷焰机、烟幕机、电脑灯等效果设备；可储存灯光场景，可编辑走灯程序，同时支持调光台运行手动调光场景，集控场景，走灯程序
